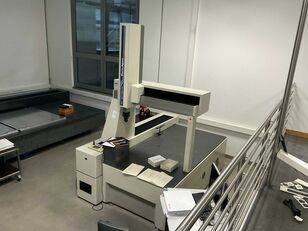

دستگاه اندازه گیری مختصات Mitutoyo Euro-C9166 برای فروش در مزایده

Technische Daten

Messbereich
• X-Achse: 905 mm

• Y-Achse: 1.605 mm

• Z-Achse: 605 mm




Führungsmethode
• Luftlager: für jede Achse




Verfahrgeschwindigkeit

CNC-Betrieb
• Verfahrgeschwindigkeit jeder Achse: 8 - 250 mm/s

• Raum maximal: 430 mm/s

• Messgeschwindigkeit: 1 - 3 mm/s




Joystickbetrieb
• Verfahrgeschwindigkeit: 0 - 90 mm/s

• Messgeschwindigkeit: 0 - 3 mm/s




Beschleunigung
• Für jede Achse: 980 mm/s²

• Maximal im Raum: 1.697 mm/s²




Messsystem
• Technologie: Linear Encoder

• Auflösung: 0,0005 mm




Messtisch
• Material: Granit

• Größe (Aufspannbereich): 1.090 x 2.320 mm

• Aufspannung Werkstück: M8 x 1,25




Werkstück
• Maximalhöhe: 740 mm

• Maximalgewicht: 1.200 kg




Abmessungen
• Höhe: 2.698 mm

• Breite: 1.656,5 mm

• Tiefe: 2.656 mm




Maschinengewicht
• Inkl. Unterbautisch: 2.738 kg




Luftverbrauch
• Luftdruck: 0,4 MPa

• Verbrauch: 50 L/min (Luftquelle: 100 L/min oder mehr)




Zustand / Funktion
• Ungeprüft




Zusätzliche Kosten
• Demontage- und Verladekosten: bindend


Technische Daten Messbereich X-Achse: 905 mm
Y-Achse: 1.605 mm
Z-Achse: 605 mm
Führungsmethode Luftlager: für jede Achse
Verfahrgeschwindigkeit CNC-Betrieb Verfahrgeschwindigkeit jeder Achse: 8 - 250 mm/s
Raum maximal: 430 mm/s
Messgeschwindigkeit: 1 - 3 mm/s
Joystickbetrieb Verfahrgeschwindigkeit: 0 - 90 mm/s
Beschleunigung Für jede Achse: 980 mm/s²
Maximal im Raum: 1.697 mm/s²
Messsystem Technologie: Linear Encoder
Auflösung: 0,0005 mm
Messtisch Material: Granit
Größe (Aufspannbereich): 1.090 x 2.320 mm
Aufspannung Werkstück: M8 x 1,25
Werkstück Maximalhöhe: 740 mm
Maximalgewicht: 1.200 kg
Abmessungen Höhe: 2.698 mm
Breite: 1.656,5 mm
Tiefe: 2.656 mm
Maschinengewicht Inkl. Unterbautisch: 2.738 kg
Luftverbrauch Luftdruck: 0,4 MPa
Verbrauch: 50 L/min (Luftquelle: 100 L/min oder mehr)
Zusätzliche Kosten Demontage- und Verladekosten: bindend
Länge: 2660
Höhe: 2800
Breite: 1660
Messgeschwindigkeit: 0 - 3 mm/s
Zustand / Funktion
Ungeprüft

Características técnicas

Rango de medición
• Eje X: 905 mm

• Eje Y: 1.605 mm

• Eje Z: 605 mm




Método de liderazgo
• Cojinetes de aire: para cada eje




Velocidad de desplazamiento

Operación CNC
• Velocidad de desplazamiento de cada eje: 8 - 250 mm/s

• Espacio libre máximo: 430 mm/s

• Velocidad de medición: 1 - 3 mm/s




Operación del joystick
• Velocidad de desplazamiento: 0 - 90 mm/s

• Velocidad de medición: 0 - 3 mm/s




Aceleración
• Para cada eje: 980 mm/s²

• Máximo en espacio: 1.697 mm/s²




Sistema
• Tecnología: Codificador
lineal
• Resolución: 0,0005 mm




Mesa de medición
• Material: Granito

• Tamaño (área de sujeción): 1.090 x 2.320 mm

• Sujeción de la pieza: M8 x 1,25




Pieza
• Altura máxima: 740 mm

• Peso máximo: 1.200 kg




Dimensiones
• Altura: 2.698 mm

• Ancho: 1.656,5 mm

• Profundidad: 2.656 mm




Peso de la máquina
• Incluye mesa de montaje inferior: 2.738 kg




Consumo de aire
• Presión de aire: 0,4 MPa

• Consumo: 50 L/min (fuente de aire: 100 L/min o más)




Condición / Función
• No auditado




Costos adicionales
• Costes de desmontaje y carga: encuadernación

Eritelmät

Mittausalue
• X-akseli: 905 mm

• Y-akseli: 1 605 mm

• Z-akseli: 605 mm




Johtamisen menetelmä
• Ilmalaakerit: jokaiselle akselille




Matkanopeus

CNC-toiminta
• Kunkin akselin ajonopeus: 8 - 250 mm/s

• Suurin välys: 430 mm/s

• Mittausnopeus: 1 - 3 mm/s




Ohjaussauvan käyttö
• Ajonopeus: 0 - 90 mm/s

• Mittausnopeus: 0 - 3 mm/s




Kiihtyvyys
• Kullekin akselille: 980 mm/s²

• Suurin avaruudessa: 1 697 mm/s²




Järjestelmä
• Tekniikka: Lineaarinen anturi

• Resoluutio: 0,0005 mm




Mittauspöytä
• Materiaali: Graniitti

• Koko (kiinnitysalue): 1 090 x 2 320 mm

• Työkappaleen kiinnitys: M8 x 1,25




Työkappale
• Suurin korkeus: 740 mm

• Enimmäispaino: 1 200 kg




Mitat
• Korkeus: 2 698 mm

• Leveys: 1 656,5 mm

• Syvyys: 2 656 mm




Koneen paino
• Sisältää alle asennettavan pöydän: 2 738 kg




Ilmankulutus
• Ilmanpaine: 0,4 MPa

• Kulutus: 50 l/min (ilmalähde: 100 l/min tai enemmän)




Kunto / toiminto
• Tilintarkastamaton




Lisäkustannukset
• Purku- ja lastauskustannukset: sidonta

Spécifications

Plage de mesure
• Axe X : 905 mm

• Axe Y : 1 605 mm

• Axe Z : 605 mm




Méthode de leadership
• Paliers pneumatiques : pour chaque essieu




Vitesse de déplacement

Fonctionnement CNC
• Vitesse de déplacement de chaque axe : 8 - 250 mm/s

• Dégagement maximal : 430 mm/s

• Vitesse de mesure : 1 - 3 mm/s




Fonctionnement du joystick
• Vitesse de déplacement : 0 - 90 mm/s

• Vitesse de mesure : 0 - 3 mm/s




Accélération
• Pour chaque axe : 980 mm/s²

• Espace maximal : 1 697 mm/s²




Système
• Technologie : Codeur
linéaire
• Résolution : 0,0005 mm




Table de mesure
• Matériau : Granit

• Dimensions (surface de serrage) : 1 090 x 2 320 mm

• Serrage de la pièce : M8 x 1,25




Pièce
• Hauteur maximale : 740 mm

• Poids maximum : 1 200 kg




Taille
• Hauteur : 2 698 mm

• Largeur : 1 656,5 mm

• Profondeur : 2 656 mm




Poids de la machine
• Avec table encastrée : 2 738 kg




Consommation d’air
• Pression atmosphérique : 0,4 MPa

• Consommation : 50 L/min (source d’air : 100 L/min ou plus)




État / Fonction
• Non audité




Coûts supplémentaires
• Frais de démontage et de chargement : reliure

Indicazioni

Campo di misura
• Asse X: 905 mm

• Asse Y: 1.605 mm

• Asse Z: 605 mm




Metodo di leadership
• Cuscinetti ad aria: per ogni asse




Velocità di traslazione

Funzionamento CNC
• Velocità di traslazione di ogni asse: 8 - 250 mm/s

• Distanza massima: 430 mm/s

• Velocità di misurazione: 1 - 3 mm/s




Funzionamento del joystick
• Velocità di traslazione: 0 - 90 mm/s

• Velocità di misurazione: 0 - 3 mm/s




Accelerazione
• Per ogni asse: 980 mm/s²

• Spazio massimo: 1.697 mm/s²




Sistema
• Tecnologia: Encoder lineare

• Risoluzione: 0,0005 mm




Tavolo di misurazione
• Materiale: Granito

• Dimensioni (area di serraggio): 1.090 x 2.320 mm

• Bloccaggio del pezzo: M8 x 1,25




Pezzo
• Altezza massima: 740 mm

• Peso massimo: 1.200 kg




Dimensioni
• Altezza: 2.698 mm

• Larghezza: 1.656,5 mm

• Profondità: 2.656 mm




Peso della macchina
• Incl. tavolo sottopiano: 2.738 kg




Consumo d'aria
• Pressione dell'aria: 0,4 MPa

• Consumo: 50 L/min (fonte aria: 100 L/min o più)




Condizione / Funzione
• Non verificato




Costi aggiuntivi
• Costi di smontaggio e carico: legatura

Specificaties

Meetbereik
• X-as: 905 mm

• Y-as: 1.605 mm

• Z-as: 605 mm




Leiderschap Methode
• Luchtlagers: voor elke as




Rijsnelheid

CNC-bewerking
• Rijsnelheid van elke as: 8 - 250 mm/s

• Speling maximaal: 430 mm/s

• Meetsnelheid: 1 - 3 mm/s




Joystick bediening
• Rijsnelheid: 0 - 90 mm/s

• Meetsnelheid: 0 - 3 mm/s




Versnelling
• Voor elke as: 980 mm/s²

• Maximale ruimte: 1.697 mm/s²




Systeem
• Technologie: Lineaire encoder

• resolutie: 0,0005 mm




Meettafel
• Materiaal: Graniet

• Afmetingen (klemgebied): 1.090 x 2.320 mm

• Klemming werkstuk: M8 x 1,25




Werkstuk
• Maximale hoogte: 740 mm

• Maximaal gewicht: 1.200 kg




Dimensies
• Hoogte: 2.698 mm

• Breedte: 1.656,5 mm

• diepte: 2.656 mm




Gewicht van de machine
• Incl. onderbouw tafel: 2.738 kg




Luchtverbruik
• Luchtdruk: 0,4 MPa

• Verbruik: 50 L/min (luchtbron: 100 L/min of meer)




Conditie / Functie
• Niet geauditeerd




Bijkomende kosten
• Demontage- en laadkosten: binden

Specyfikacje

Zakres pomiarowy
• Oś X: 905 mm

• Oś Y: 1 605 mm

• Oś Z: 605 mm




Metoda przywództwa
• Łożyska pneumatyczne: dla każdej osi




Prędkość jazdy

Obsługa CNC
• Prędkość przesuwu każdej osi: 8 - 250 mm/s

• Maksymalny prześwit: 430 mm/s

• Prędkość pomiaru: 1 - 3 mm/s




Obsługa joysticka
• Prędkość przesuwu: 0 - 90 mm/s

• Prędkość pomiaru: 0 - 3 mm/s




Przyspieszenie
• Dla każdej osi: 980 mm/s²

• Maksimum w przestrzeni: 1 697 mm/s²




System
• Technologia: Enkoder
liniowy
• Rozdzielczość: 0,0005 mm




Stół pomiarowy
• Materiał: Granit

• Wymiary (obszar mocowania): 1.090 x 2.320 mm

• Mocowanie obrabianego przedmiotu: M8 x 1,25




Obrabianego przedmiotu
• Maksymalna wysokość: 740 mm

• Maksymalna waga: 1 200 kg




Wymiary
• Wysokość: 2 698 mm

• Szerokość: 1 656,5 mm

• Głębokość: 2 656 mm




Masa maszyny
• Ze stołem podwieszanym: 2 738 kg




Zużycie powietrza
• Ciśnienie powietrza: 0,4 MPa

• Zużycie: 50 l/min (źródło powietrza: 100 l/min lub więcej)




Warunek / Funkcja
• Nieaudytowane




Koszty dodatkowe
• Koszty demontażu i załadunku: oprawa

Specificatii

Măsurare
• Axa X: 905 mm

• Axa Y: 1.605 mm

• Axa Z: 605 mm




Metoda de conducere
• Rulmenți pneumatici: pentru fiecare punte




Viteza de deplasare

Funcționare CNC
• Viteza de deplasare a fiecărei axe: 8 - 250 mm/s

• Joc maxim: 430 mm/s

• Viteza de măsurare: 1 - 3 mm/s




Funcționarea joystick-ului
• Viteza de deplasare: 0 - 90 mm/s

• Viteza de măsurare: 0 - 3 mm/s




Accelerație
• Pentru fiecare axă: 980 mm/s²

• Maxim în spațiu: 1.697 mm/s²




Sistem
• Tehnologie: Codificator
liniar
• Rezoluție: 0,0005 mm




Masă de măsurare
• Material: granit

• Dimensiune (zona de prindere): 1.090 x 2.320 mm

• Prindere piesa de prelucrat: M8 x 1,25




Piesei
• Înălțime maximă: 740 mm

• Greutate maximă: 1.200 kg




Dimensiuni
• Înălțime: 2.698 mm

• Lățime: 1.656,5 mm

• Adâncime: 2.656 mm




Greutatea mașinii
• Incl. masă sub montaj: 2.738 kg




Consum de aer
• Presiune aer: 0,4 MPa

• Consum: 50 L/min (sursă de aer: 100 L/min sau mai mult)




Condiție / Funcție
• Neauditat




Costuri suplimentare
• Costuri de demontare și încărcare: legare

Specifikationer

Mätområde
• X-axel: 905 mm

• Y-axel: 1 605 mm

• Z-axel: 605 mm




Metod för ledarskap
• Luftlager: för varje axel




Reshastighet

CNC-drift
• Körhastighet för varje axel: 8 - 250 mm/s

• Maximal släppning: 430 mm/s

• Mäthastighet: 1 - 3 mm/s




Användning av joystick
• Körhastighet: 0 - 90 mm/s

• Mäthastighet: 0 - 3 mm/s




Acceleration
• För varje axel: 980 mm/s²

• Maximalt utrymme: 1 697 mm/s²




System
• Teknik: Linjär pulsgivare

• Upplösning: 0,0005 mm




Mätbord
• Material: Granit

• Storlek (klämyta): 1 090 x 2 320 mm

• Fastspänning av arbetsstycke: M8 x 1,25




Arbetsstycket
• Maximal höjd: 740 mm

• Maxvikt: 1 200 kg




Mått
• Höjd: 2 698 mm

• Bredd: 1 656,5 mm

• Djup: 2 656 mm




Maskinens vikt
• Inkl. undermonterat bord: 2 738 kg




Luftförbrukning
• Lufttryck: 0,4 MPa

• Förbrukning: 50 L/min (luftkälla: 100 L/min eller mer)




Skick / Funktion
• Oreviderad




Tilläggskostnader
• Kostnader för demontering och lastning: bindning
