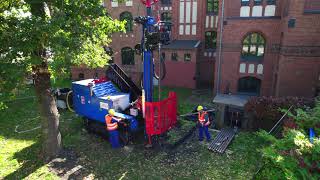

دکل حفاری Hydra Joy 3 Geo

Multifunctional Drilling Rig designed for:

sampling with undisturbed structure in unconsolidated soils
drilling with augers and casing pipes
drilling using water, foam, and drilling mud
wireline and conventional core drilling
geotechnical drilling
drilling with top hammer and down-the-hole (DTH) hammer

Undercarriage:

crawler-mounted

Main Frame:

constructed from S275JR steel profiles (EN 10027-1)
equipped with 4 hydraulic stabilizers permanently mounted to the frame

Key Components:

mast raising cylinder
mast lifting cylinder with 500 mm stroke
diesel engine, 125 kW, Stage V, liquid-cooled
hydraulic pump with load sensing system
fuel tank
hydraulic oil tank with filter
oil and fuel level indicators

Control Systems:

engine control panel
drilling rig control panel
wireless remote control for full rig operation

Mast:

lifting capacity: 9 tons

Rotary Head TR 900 with floating spindle:

max torque: 900 daNm
rotation speed: 200 rpm
number of gears: 2
head clearance: 1.5"

Additional Equipment:

hydraulic winch – 3 tons
screw-type mud pump:
max flow rate: 600 l/min
max pressure: 20 bar
high-pressure foam/water pump with rig washing system
rod carousel for 33 rods (L = 3000 mm)

Included in the set:

4" down-the-hole hammer – 1 pc
drilling rods 89 mm, 2 3/8" IF, L = 3000 mm – 50 pcs
drilling rods 89 mm, 2 3/8" IF, L = 2000 mm – 33 pcs
Rotex casing pipes 152 mm, L = 2000 mm – 10 pcs
Archonex system – 1 set
auger drilling set

------------------------------------------------------------------------------------------------------------------------------------

Wielozadaniowe urządzenie wiertnicze przeznaczone do:
- pobierania prób o nienaruszonej strukturze w skałach luźnych
- wiercenie świdrami spiralnymi i rurowymi
- wiercenie przy użyciu wody, piany i płuczki
- wiercenie rdzeniowe wrzutowe i tradycyjne
- wykonywanie otworów geotechnicznych
- wiercenie z zastosowaniem młotka udarowego górnego i dolnego

Powozie gąsienicowe.
Rama nośna - wykonana z profili stalowych typu S275JR EN 10027-1, rama wyposażona w podpory hydrauliczne 4szt. zamontowane na stałe do ramy

- siłownik stawiania masztu
- siłownik podnoszący maszt o skoku 500mm
- silnik wysokoprężny 125 kW Stage V, chłodzony cieczą
- pompa hydrauliczna wyposażona w system loan sensing
- zbiornik paliwa
- zbiornik oleju z filtrem
- wskaźnik poziomi oleju i paliwa

- panel sterowania silnika
- panel sterowania wiertnicy
- bezprzewodowy panel sterujący całą wiertnicą

- maszt o udźwigu 9 ton
- głowica obrotowa TR 900 z wrzecionem pływającym
1. moment obrotowy max: 900 daNm
2. prędkość obrotowa 200 rpm
3. ilość biegów 2
4. prześwit głowicy 1,5"

- wyciągarka hydrauliczna 3t
- pompa płuczkowa śrubowa
1. wydatek max 600 l/min
2. ciśnienie max 20 bar

Wysokociśnieniowa pompa piana/woda z zestawem do mycia wiertnicy
Magazynek na 33 żerdzie L-3000

W zestawie:
Młotek dolny 4" -1szt
Żerdź wiertnicza 89 2 3/8" IF L-3000 - 50szt.
Żerdź wiertnicza 89 2 3/8" IF L-2000 - 33 szt
Rura rotex 152 L-2000 - 10 szt
Zestaw Archonex - 1szt.
Zestaw Szneków do wiercenia
